Budowa lustrzanki - Co kryje korpus i jak działa?

Sama budowa lustrzanki decyduje o tym, jak fotograf widzi kadr, jak szybko aparat reaguje i które elementy zużywają się jako pierwsze. W praktyce nie wystarczy znać nazwy części; trzeba rozumieć tor światła, ruch lustra, pracę migawki i to, dlaczego optyczny wizjer działa inaczej niż ekran w bezlusterkowcu. Ja patrzę na ten typ aparatu jak na precyzyjny układ optyczno-mechaniczny, w którym każdy element ma konkretne zadanie.

Co kryje korpus lustrzanki

W środku nie ma przypadkowego zestawu części. Najpierw jest szkielet i gniazdo bagnetu, potem tor światła, a dopiero dalej elektronika odpowiedzialna za zapis obrazu. To ważne, bo w lustrzance mechanika i optyka naprawdę pracują razem, a nie tylko „wspierają” elektronikę.

Z mojego punktu widzenia najłatwiej zapamiętać, że lustrzanka dzieli się na część widoczną dla fotografa i część niewidoczną, która wykonuje całą precyzyjną robotę. Kiedy już wiem, co siedzi w środku, łatwiej przejść do tego, jak światło faktycznie porusza się przez aparat.

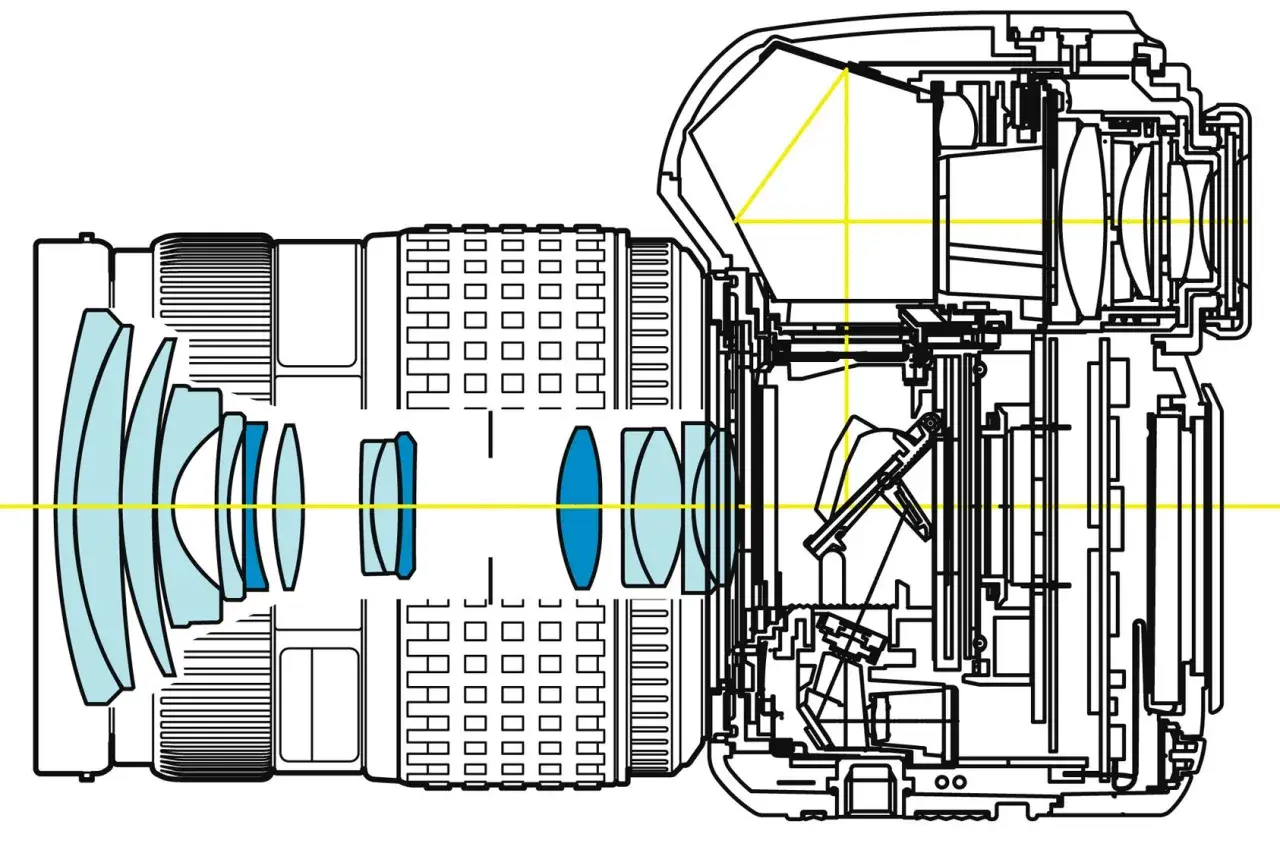

Jak światło przechodzi przez aparat krok po kroku

Najciekawsze w tej konstrukcji jest to, że widzisz kadr zanim zdjęcie powstanie. Optyczny wizjer nie pokazuje obrazu z ekranu, tylko rzeczywisty tor optyczny, dlatego w lustrzance ścieżka światła jest tak istotna.

1. Światło wchodzi przez obiektyw i przechodzi przez ustawioną przysłonę.
2. Lustro główne odbija większość światła w górę, na matówkę.
3. Pentapryzma albo pentalustro odwraca obraz i kieruje go do wizjera optycznego.
4. Lustro pomocnicze przekazuje część światła do osobnego modułu autofokusa fazowego.
5. Po naciśnięciu spustu lustro podnosi się, a migawka otwiera się na czas ekspozycji.
6. Matryca rejestruje obraz, po czym migawka zamyka się, a lustro wraca na miejsce.

Ten moment odcięcia toru światła tłumaczy krótkie przyciemnienie wizjera i lekkie drganie, które czuć przy szybkich seriach. W dobrych korpusach mechanizm jest hamowany i synchronizowany tak, żeby ograniczyć wstrząs oraz skrócić czas martwy między zdjęciami. Kiedy rozumiesz ten ruch, łatwiej ocenić, które podzespoły wpływają na szybkość pracy.

Które podzespoły najbardziej wpływają na wygodę pracy

W praktyce nie wszystkie części mają tę samą wagę. Gdy fotografuję ruch albo pracuję w słabym świetle, skupiam się przede wszystkim na autofokusie, migawce i buforze; przy krajobrazie i druku bardziej liczą się matryca, wizjer oraz stabilność całego korpusu.

To dlatego dwa korpusy o podobnej liczbie megapikseli potrafią dawać zupełnie inne wrażenia. Sama matryca nie wystarczy, jeśli reszta układu nie nadąża za stylem pracy fotografa. Właśnie stąd już tylko krok do pytania, co w tej konstrukcji zużywa się najszybciej.

Co zużywa się najczęściej i jak rozpoznać problemy

Najbardziej pracują elementy ruchome, więc to one zwykle zdradzają wiek aparatu szybciej niż elektronika. W używanej lustrzance sprawdzam nie tylko ogólny stan obudowy, ale też zachowanie migawki, powrót lustra i to, czy komunikacja z obiektywem jest stabilna.

• Migawka zużywa się najbardziej, bo wykonuje tysiące cykli; objawem mogą być nierówne ekspozycje, błędy przy krótkich czasach albo nietypowy dźwięk pracy.
• Lustro i napęd zdradzają problem głośniejszym klekotem, opóźnionym powrotem albo brakiem pełnej synchronizacji z migawką.
• Styk bagnetu i styki obiektywu powodują przerwy w komunikacji, błędy autofokusa albo losowe komunikaty o braku obiektywu.
• Matryca zwykle nie zużywa się mechanicznie tak jak migawka, ale łatwo łapie kurz, który widać szczególnie po przymknięciu przysłony.
• Uszczelnienia i gumy starzeją się wizualnie, a w praktyce mogą osłabiać ochronę przed pyłem i wilgocią.

Jeśli coś sprawdzam sam, robię serię testowych zdjęć na jednolitym tle, przymykam przysłonę do f/11 lub f/16 i patrzę, czy na plikach pojawiają się stałe plamki oraz czy AF nie gubi ostrości w różnych odległościach. Kurz na sensorze często da się wyczyścić bez dramatu, ale problem z migawką albo mechanizmem lustra to już inna rozmowa. Z takiego testu dużo szybciej wyłapiesz realny stan sprzętu niż z samego opisu sprzedającego.

Lustrzanka i bezlusterkowiec od środka

To porównanie jest najuczciwsze wtedy, gdy patrzy się na mechanikę, a nie na hasła marketingowe. Lustrzanka ma bardziej złożony tor optyczny, za to bezlusterkowiec upraszcza drogę światła i przenosi więcej pracy na elektronikę.

Ja nie traktuję tego jako prostego starcia „lepsze kontra gorsze”. Lustrzanka wygrywa tam, gdzie liczy się klasyczny optyczny podgląd i przewidywalna praca mechanizmu, a bezlusterkowiec tam, gdzie ważniejsze są kompaktowość i uproszczenie konstrukcji. To po prostu dwa różne sposoby zbudowania aparatu, z innymi kompromisami.

Jak czytać konstrukcję aparatu przed zakupem lub serwisem

Jeśli rozumiesz, jak zbudowany jest taki aparat, dużo łatwiej wyłapać, czy egzemplarz jest zadbany, czy tylko dobrze wygląda na zdjęciach ogłoszenia. Ja zawsze zaczynam od kilku prostych pytań: czy lustro pracuje równo, czy migawka nie brzmi nienaturalnie, czy bagnet nie ma luzu i czy sensor jest czysty.

• Przy zakupie używanego body sprawdź liczbę wykonanych zdjęć, działanie spustu i stabilność autofocusu z różnymi obiektywami.
• Przy pracy terenowej zwróć uwagę na uszczelnienia, szczelność drzwiczek i stan gum, bo to one najczęściej zdradzają zaniedbanie.
• Przy fotografii do druku pilnuj czystości matrycy i poprawnej ostrości, bo niedoskonałości szybciej widać na dużym wydruku niż na małym ekranie.
• Przy nauce fotografii potraktuj ten aparat jak model działania obrazu: od obiektywu, przez lustro, po migawkę i zapis pliku.

Właśnie w tym tkwi największa wartość takiego sprzętu: pokazuje mechanikę fotografii bez skrótów. Gdy widzę, jak pracują poszczególne elementy, łatwiej mi dobrać ustawienia, ocenić ograniczenia korpusu i zdecydować, czy dany aparat naprawdę pasuje do mojego sposobu fotografowania.
